TDK 的超聲波飛行時間 (ToF) 傳感器利用緊湊型超聲波換能器發出超聲波脈沖,然后監聽從傳感器視場 (FoV) 內的目標返回的回聲。內置處理
單元計算超聲波脈沖的飛行時間并與外部控制單元共享此信息。外部控制單元根據此信息確定到傳感器視場內物體的距離。與光學距離傳感器
不同,超聲波技術是一種高度可靠的檢測方法,因為超聲波可以檢測玻璃等透明物體。這些 ToF 傳感器適用于消費電子、AR/VR、機器人、無
人機、物聯網、汽車和工業市場。TDK 根據預期用途提供一系列產品,例如小封裝產品、超低功耗,防塵防水。

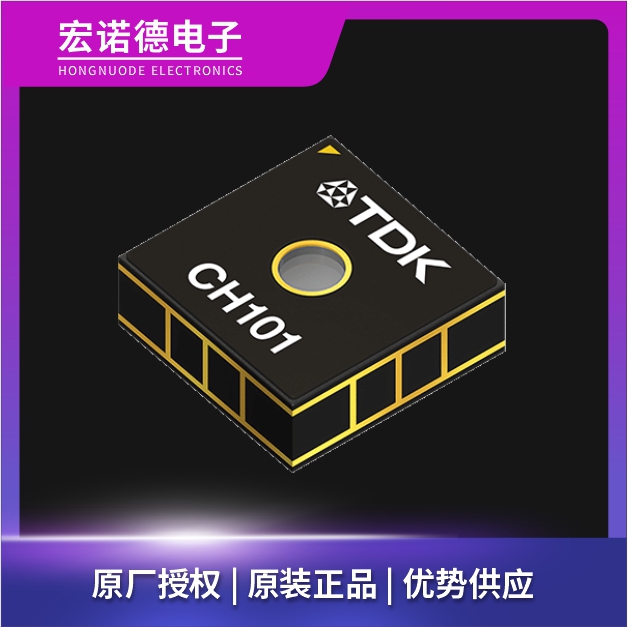

CH101
TDK InvenSense CH101距離傳感器是基于Chirp專利MEMS技術的微型超低功率超聲波飛行時間(ToF)距離傳感器。這些傳感器采用系統級封裝
,以微型,可回流封裝的形式集成了壓電微機械超聲換能器(PMUT)和超低功耗片上系統(SoC)。這些CH101傳感器速度快,可在距離最遠
1.2m的目標上提供精確的距離測量。距離傳感器可以檢測多個物體,并可以在包括全日照在內的任何照明條件下工作,并提供毫米級的精確距離
測量。這些CH101傳感器具有運行高級超聲波固件的低功耗微控制器,專用的可編程范圍中斷引腳以及用于接收和發送的單個傳感器。
CH101距離傳感器在1.62V至1.98V的電壓范圍內工作,需要60ms的時間進行編程。這些距離傳感器采用8引腳焊盤柵格陣列(LGA)封裝,尺寸
為3.5mm x 3.5mm x 1.26mm。典型應用包括無人機和機器人技術,移動和計算設備,避障,打印機和掃描儀,接近感應和智能家居。
CH101距離傳感器特征
快速準確的測距:
4cm至1.2m工作范圍
采樣率高達100個樣本/秒
在30cm范圍內1.0mm RMS范圍噪聲
針對中短距離感測應用而優化的可編程模式
可自定義的視野(FoV)高達180°
多目標檢測
在陽光和任何其他照明下工作
對物體顏色不敏感,可檢測光學透明的表面,例如玻璃窗
易于集成:
單個傳感器用于接收和發送
1.8V單電源電壓
I 2 C快速模式兼容接口,數據速率高達400kbps
專用可編程范圍中斷引腳
獨立于平臺的軟件驅動程序可實現全程測距
微型集成模塊:
與標準SMD回流兼容
低功耗微控制器,運行高級超聲波固件
-40°C至85°C的工作溫度范圍
超低電源電流:
1個樣本/秒:
13μA(最大10cm范圍)
15μA(最大1.0m范圍)
30個樣本/秒:
33μA(最大10cm范圍)
130μA(1.0m最大范圍)
CH101距離傳感器技術指標
1.62V至1.98V工作電壓范圍
3.5mm x 3.5mm x 1.26mm尺寸
8引腳LGA封裝
60ms的編程時間
CH101距離傳感器應用領域
增強和虛擬現實
無人機和機器人
移動和計算設備
避障
打印機和掃描儀
接近感應
存在檢測:
始終在線感應可鎖定/解鎖筆記本電腦,平板電腦和白色家電
智能家居
