電子內窺鏡我們要先了解整個醫用內窺鏡是怎么分類的?

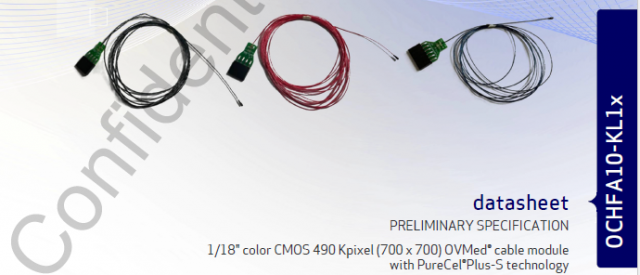

醫用內窺鏡是一個帶有光源的管道,通過人體自然腔道或微創手術的小切口進入人體,幫助醫生進行疾病診斷或協助手術的進行。醫用內窺鏡由三大系統組成。醫用內窺鏡系統包括內窺鏡鏡體、圖像處理模塊和光源模塊,其中鏡體又包含成像鏡頭、圖像傳感器、采集和處理電路。內窺鏡成像鏡頭多采用非球面鏡體,圖像傳感器包括微型圖像(CCD)傳感器和 CMOS 傳感器兩類,采集和處理電路核心技術包括現場可編程邏輯門陣列(FPGA)技術、數字信號處理(DSP)技術以及超小尺寸組件封裝技。
分類方式
內窺鏡有多種分類方式:
※ 按產品結構可分為硬鏡和軟鏡;
※ 按成像原理可分為光學鏡、光纖鏡和電子鏡;
※ 按臨床應用又可分為消化內鏡、呼吸內鏡、腹腔鏡、關節鏡等。
※ 按使用次數可分為復用式內鏡和一次性內鏡;
隨著行業的發展,內窺鏡種類在不斷創新和更迭。
硬鏡和軟鏡
硬鏡和軟鏡很好區分。
外觀形態不同軟式內鏡:鏡身柔軟,可彎曲的?類腔鏡。
硬式內鏡:鏡?主體不可彎曲或扭轉,硬式內鏡進?機體的深度和距離都遠遠低于軟式內鏡。
內部結構不同軟式內鏡:
一般包括以下基本構造:前端部,彎曲部,插入管,操縱部,接目部以及成像接口部。其前端部是硬性部分,端面有多個腔道和窗面,分別為送水送?出口孔,活檢鉗出口孔,物鏡以及導光窗。送水送?為共同出口,注氣時,氣體由此孔進入人體腔內使腔體擴張;注水時,水從此孔出來沖洗物鏡鏡面及手術視野,使視野保持清晰。負壓吸引及活檢鉗出口孔為同一管口,當腔內有過多液體妨礙觀察時,按壓吸引按鈕,液體可由此孔吸入吸引瓶內;活檢鉗和其他治療器械也從此孔進入體腔內。彎曲部位于前端和插入管之間,由許多環狀零件組成蛇管,每對相鄰的環狀零件之間均可作各個?向的活動。插入管又叫鏡?或軟管部,內部為各類管道和鋼絲。操縱部包括?度控制旋鈕,吸引閥按鈕,送水送?按鈕以及活檢管開口,術者可以在此操作各種按鈕已完成內鏡檢查和治療。
硬式內鏡:
按照結構形式可分為直桿不可分離硬管內鏡、直桿可分離硬管內鏡、彎管不可分離硬管內鏡和彎管可分離硬管內鏡四?類。各類硬管內鏡結構?般包括外鏡管(或鞘套)、鏡體、光導束接口、目端接管以及成像接口部分。與軟式內鏡均有操作孔道不同,部分硬式內鏡鏡身無器械及水氣孔道,如腹腔鏡、胸腔鏡、縱膈鏡、關節鏡等;各類操作器械需通過另辟切口來進入體腔內,在硬式內鏡的監視和配合下完成?術操作。
光學鏡、光纖鏡和電子鏡 :
成像原理是指通過光學或電子學的原理,將物體的信息轉化為可視化的圖像或反映出的信息的過程。
根據成像原理,醫用內窺鏡可分為光學鏡、光纖鏡和電子鏡。
光學鏡 :
光學內窺鏡使用透鏡和光學系統來傳輸和觀察圖像。它基于光學原理,通過可調焦距的透鏡來調整觀察目標的清晰度和放大倍率。光學內窺鏡的優點是圖像傳輸質量高,不受電子干擾影響,可用于高分辨率觀察。然而,由于內窺鏡的結構限制,光學內窺鏡的靈活性和可達性較差,無法和電子內窺鏡一樣可以360°全方位轉向,常見的則是作為硬桿內窺鏡。
光纖鏡:
光纖內窺鏡使用光纖束傳輸圖像, 光纖內窺鏡通過光纖束將圖像從觀察端傳輸?shù)揭曈X端,使得觀察端可以在靈活的條件下觀察到內部空間。光纖內窺鏡的優點是靈活性較高,可以在狹小空間和彎曲通道中進行觀察。然而,光纖內窺鏡的圖像傳輸可能受到光纖本身質量和使用壽命的限制,也無法和電子內窺鏡一樣超長距離傳輸,價格也更貴。
電子鏡:
電子內窺鏡使用電子傳感器、圖像處理器和顯示器來獲取和展示圖像。它將觀察到的圖像轉換為電子信號,并通過圖像處理技術來增強、調整和顯示圖像。電子內窺鏡的優點是圖像處理能力強,可以提供高對比度和增強的圖像。電子內窺鏡可用于實時顯示、記錄和分享圖像,具有較高的靈活性和可達性。然而,電子內窺鏡可能受到電子干擾的影響。電子鏡是最貴的。
總的來說,在選擇內窺鏡類型時,應根據具體應用需求和環境要求來確定最適合的類型。
輸尿管鏡、支氣管鏡、腹腔鏡等
消化科、肝膽外科、心胸外科、泌尿外科、婦科、神經外科、耳鼻喉科、骨科、呼吸科、口腔科、眼科等科室,均存在需要使用醫用內窺鏡進行診斷或治療的情況。 不同的科室會用到不同種類的醫用內窺鏡,具備不同的結構和工作原理。包括消化道內鏡、胸腹腔鏡、氣管鏡、鼻咽喉鏡、宮腔鏡、關節鏡、輸尿管鏡、脊柱內鏡、神經內鏡、 膀胱鏡、腔鏡、電切鏡、陰道鏡、腎鏡、前列腺鏡、乳腺鏡、耳鏡等。
復用式內鏡和一次性內鏡 :
字面上的意思,一種是可以通過滅菌達到重復使用的產品,而另一種只能使用一次就拋棄。 此前FDA曾發布警告信息,奧林巴斯復用性內窺鏡已致多人感染、死亡。復用性內窺鏡購置成本高、使用壽命短、周轉頻率低、消毒難以及維修成本高。但一次性內窺鏡正好解決了這一系列難題,同時還可降低醫院的采購費用,提高手術安全性,惠及更多的患者。與復用性內窺鏡相比,成本低、耗材化的一次性內窺鏡,具有更高的商業價值,這也是引得眾多資本競相角逐的因素之一。
